聲測管的預埋和聲測管的選擇工作
更新時間： 2020-03-25 13:35:41 點擊次數：1529
為適應樁基的環境和檢測方法的需要, 一般來說我們對聲測管的材料訴求可歸納為:機械強度達標, 以防止灌注樁混凝土形變;具有良好的粘結性能, 時刻關注聲測管和混凝土的貼合, 防止二者之間發生縫隙。綜合可獲得性、適用性與成本要素在實際工作中一般會選擇鋼管充當材料。一般而言, 國內對聲測管壁的厚度并沒有統一的規定, 但是從控制項目總體成本, 本著經濟節儉的原則, 在管壁確保能夠負荷新澆混凝土側壓的前提下, 越薄越好。
1 聲測管的選擇
為適應樁基的環境和檢測方法的需要, 一般來說我們對聲測管的材料訴求可歸納為:機械強度達標, 以防止灌注樁混凝土形變;具有良好的粘結性能, 時刻關注聲測管和混凝土的貼合, 防止二者之間發生縫隙。綜合可獲得性、適用性與成本要素在實際工作中一般會選擇鋼管充當材料。一般而言, 國內對聲測管壁的厚度并沒有統一的規定, 但是從控制項目總體成本, 本著經濟節儉的原則, 在管壁確保能夠負荷新澆混凝土側壓的前提下, 越薄越好。
由于每一個聲測管的適用范圍有限, 所以在實際工作中, 往往需要利用到多根聲測管, 這就出現了一個多根聲測管如何排列布置的問題, 如果排列合適其效果就會事半功倍, 反之則費力費工費時, 且很難取得預計效果。從現有的經驗來看, 管道數量據目標檢測范圍確定, 如果樁徑處于1米之下0.5米以上一般需要兩根, 1米之上2.5米以內需要三根, 排列一般呈等邊三角形;而更大樁徑的情況就需要更多的聲測管, 排列可呈現正方形結構?？傮w看來, 聲測管放置原則上必須遵從平行定理, 但受到實際施工環境的限制, 存在部分誤差。
3 聲測管的安裝
聲測管的安裝是十分重要的一個環節, 其牢固性直接關系到后期的測試工作, 在安裝過程中不同材質的聲測管具有不同的固定要求和標準。在位置上看, 聲測管必須緊貼在筋籠內壁;固定方式有焊接和綁扎兩種, 一般鋼制聲測管采用焊接, PVC材質的管子采用固定工具綁扎在架立筋上。
為適應樁基的環境和檢測方法的需要, 一般來說我們對聲測管的材料訴求可歸納為:機械強度達標, 以防止灌注樁混凝土形變;具有良好的粘結性能, 時刻關注聲測管和混凝土的貼合, 防止二者之間發生縫隙。綜合可獲得性、適用性與成本要素在實際工作中一般會選擇鋼管充當材料。一般而言, 國內對聲測管壁的厚度并沒有統一的規定, 但是從控制項目總體成本, 本著經濟節儉的原則, 在管壁確保能夠負荷新澆混凝土側壓的前提下, 越薄越好。

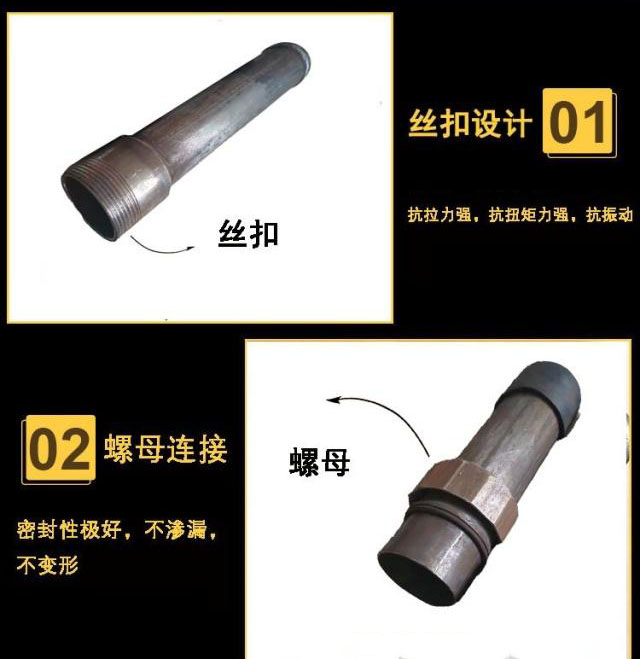

螺旋式聲測管
鉗壓式聲測管

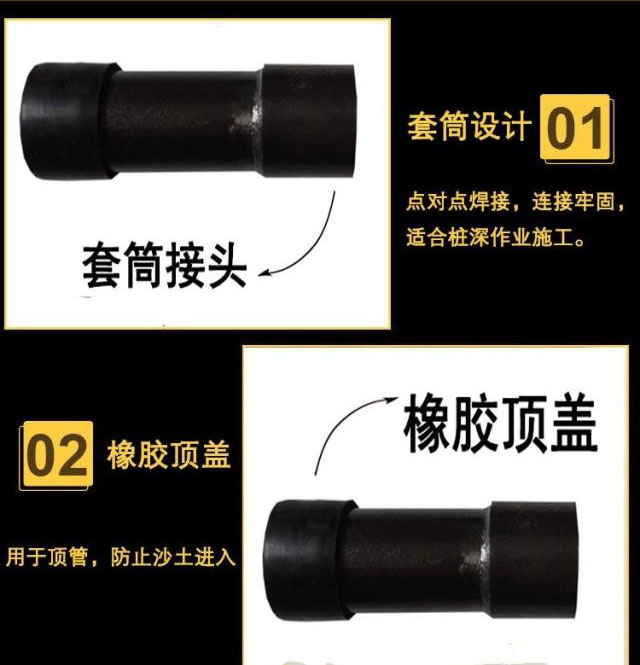

套筒式聲測管
2 聲測管埋置數量與方式由于每一個聲測管的適用范圍有限, 所以在實際工作中, 往往需要利用到多根聲測管, 這就出現了一個多根聲測管如何排列布置的問題, 如果排列合適其效果就會事半功倍, 反之則費力費工費時, 且很難取得預計效果。從現有的經驗來看, 管道數量據目標檢測范圍確定, 如果樁徑處于1米之下0.5米以上一般需要兩根, 1米之上2.5米以內需要三根, 排列一般呈等邊三角形;而更大樁徑的情況就需要更多的聲測管, 排列可呈現正方形結構?？傮w看來, 聲測管放置原則上必須遵從平行定理, 但受到實際施工環境的限制, 存在部分誤差。
3 聲測管的安裝
聲測管的安裝是十分重要的一個環節, 其牢固性直接關系到后期的測試工作, 在安裝過程中不同材質的聲測管具有不同的固定要求和標準。在位置上看, 聲測管必須緊貼在筋籠內壁;固定方式有焊接和綁扎兩種, 一般鋼制聲測管采用焊接, PVC材質的管子采用固定工具綁扎在架立筋上。
安裝示意圖
鋼制聲測管規格
綜上所述, 選擇超聲波檢測基樁混凝土質量具有十分明確的優勢存在, 檢測結果準確, 可以根據相關參數及時定位缺陷。技術適用性強, 具有廣泛的應用性, 不受樁長與樁徑的限制。檢測范圍廣, 只要有聲測管的區域都可應用。但是超聲波檢測也有一定的不足, 例如施工前期必須埋置聲測管導致了工程量的增加與成本的提高。但是總體利大于弊, 所以業內公認這一技術具有很大的潛力與可研究性, 我們應該共同努力, 把這一技術做大、做強。
